Cadena de amarrees una cadena de acero de alta resistencia que se utiliza para asegurar embarcaciones, plataformas marinas o activos flotantes en su posición en el fondo del mar. Cumple una doble función: primero, absorber y distribuir fuerzas del viento, las olas, las corrientes y las mareas; y segundo, garantizar el mantenimiento estable en condiciones marinas variables.

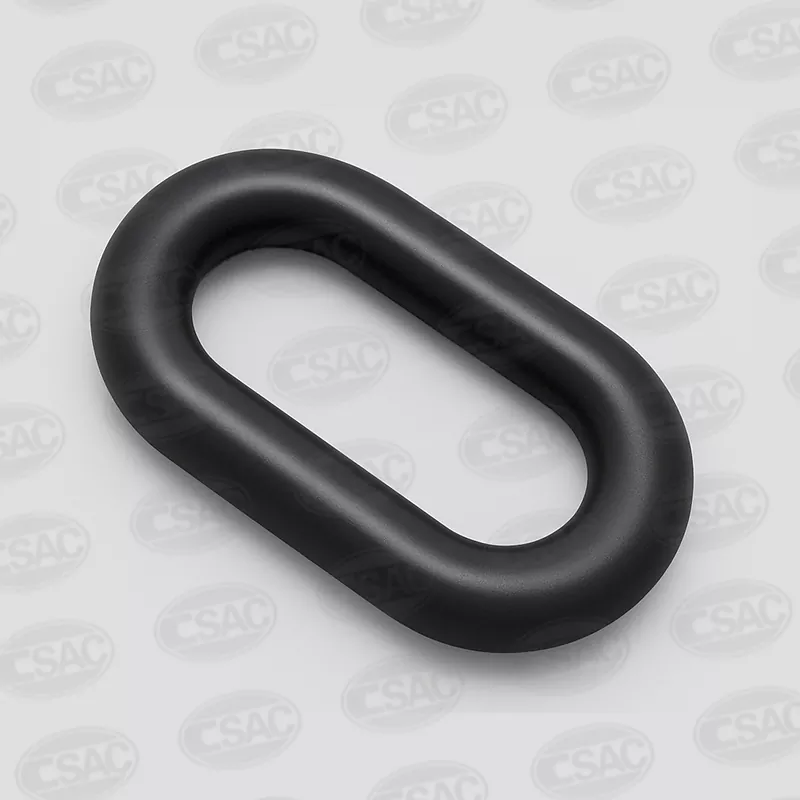

Una cadena de amarre es esencialmente una serie de eslabones de cadena de acero interconectados (sin pernos o con eslabones) que forman la línea de amarre desde el pasacables o la proa del activo flotante hasta el ancla en el fondo marino. Debe cumplir con requisitos de rendimiento de alta resistencia, fatiga, corrosión, abrasión y carga dinámica.
Los parámetros clave para una cadena de amarre típica de alta calidad pueden incluir (entre otros) los siguientes:
| Parámetro | Valor típico/descripción |
|---|---|
| Diámetro nominal del enlace (d) | por ejemplo, 100 mm, 127 mm, 137 mm (para grandes aplicaciones flotantes en alta mar) |
| Carga de rotura (BL) | Definido por estándares de clasificación, depende del grado de la cadena (R3, R4, R5, etc.) |
| Masa unitaria por metro (m) | Para cadena sin pernos: m ≈ 19,9 d² (te/m) según diámetro del eslabón en metros |
| Módulo de Young (E) | Valores típicos: 5,44×10⁷ kN/m² para sin pernos; 6,40×10⁷ kN/m² para cadena de eslabones |
| Longitud de cadena (L) | Depende de la profundidad del agua, el alcance y el diseño de la catenaria. Por ejemplo, un semisumergible de 10 MW a 44 m de profundidad utilizó longitudes de cadena de ~ 650 m. |
| Vida de fatiga/condición de servicio | Debe verificarse bajo cargas dinámicas, estado del mar, desgaste de la cadena, abrasión en contacto con el fondo marino. |
A modo de ejemplo, un fabricante podría suministrar una cadena de amarre sin pernos con un diámetro nominal de 127 mm y una masa unitaria de ~0,353 t/m (según el estudio).
Alta resistencia y durabilidad– Las cadenas de amarre están diseñadas para soportar cargas dinámicas pesadas (de viento, olas, corrientes) y proporcionar un vínculo sólido entre los activos flotantes y el fondo marino. Se prefieren a las líneas sintéticas en entornos hostiles o de larga duración.
Alcance y absorción de energía.– Una longitud de cadena (alcance) correctamente diseñada crea una forma de catenaria, proporcionando tanto peso como fuerza de recuperación horizontal. Por ejemplo, una cadena más larga actúa como amortiguador de cargas de impacto.
Rentabilidad y ciclo de vida– Si bien el costo inicial de las cadenas pesadas es alto, su vida útil, su bajo mantenimiento (en comparación con otros sistemas de amarre) y su confiabilidad la convierten en una buena inversión. En el caso de las turbinas eólicas flotantes marinas, el coste de la cadena de amarre es una parte importante pero justificada del sistema.
Concienciación sobre el desgaste y el mantenimiento.– El desgaste a menudo se concentra en la “sección de rozamiento”, donde la cadena descansa en el fondo del mar y sufre abrasión inducida por el movimiento. Es necesaria una inspección periódica.
Preparación futura– A medida que las instalaciones marinas se trasladan a aguas más profundas y las plataformas flotantes aumentan su capacidad, los diámetros y longitudes de las cadenas y la resistencia a la fatiga aumentan. Los estudios de sensibilidad de parámetros muestran que la longitud tiene un efecto importante en la respuesta dinámica.
Por lo tanto, la cadena de amarre no es simplemente una “cadena pesada”, sino un componente finamente diseñado cuya especificación correcta influye en gran medida en la seguridad operativa, el costo y la longevidad.
Comience estableciendo cargas ambientales (viento, olas, corriente), profundidad del agua, condiciones del fondo marino y envolvente de movimiento del activo flotante. Utilice la teoría del amarre de catenaria para determinar la longitud de la cadena, el diámetro, el peso por metro, la carga del ancla y los factores de seguridad requeridos. Por ejemplo: la longitud de la cadena y el diámetro nominal afectan la tensión, la rigidez y el comportamiento de la sección tumbada.
Seleccione el grado de la cadena (p. ej., R3, R4), el tipo de eslabón (sin pernos para muchos amarres), el acabado (recubrimientos, galvanizado, tolerancia a la corrosión). Verifique los datos del fabricante para masa unitaria, carga de rotura y módulo.
Despliegue la cadena en segmentos, asegúrela al ancla y al pasacables del barco. Proporcione el alcance correcto de la cadena (a menudo 2 × -3 × profundidad de agua dependiendo del sitio). Asegúrese de que la zona de descanso en el fondo del mar sea suficiente para absorber el movimiento; demasiado cortos pueden provocar cargas de choque repentinas, demasiado largos pueden reducir la recuperación de la rigidez.
Monitoree la longitud de la cadena, la tensión, la orientación y el contacto con el fondo marino. Utilice métodos de medición (calibradores, fotogrametría) para medir el alargamiento o el desgaste del eslabón.
Establecer un programa de inspección. Áreas clave: alargamiento del enlace, penetración de la corrosión, desgaste en contacto con el fondo marino, agrietamiento por fatiga. Reemplace o restaure la cadena según sea necesario.
Efecto tenso y flojoen aguas poco profundas: una cadena demasiado larga puede quedar floja y provocar un movimiento excesivo; demasiado corto puede provocar una pretensión alta y un margen de seguridad reducido. El análisis de sensibilidad muestra que domina la longitud.
Zonas de desgaste: La sección de rozamiento (donde la cadena toca el fondo del mar) sufre abrasión; es necesario un seguimiento.
Corrosión y fatiga: Especialmente en el medio marino, los tratamientos de mantenimiento y protección son clave.
Alcance inadecuado: Si el alcance de la cadena no es apropiado (longitud versus profundidad del agua versus fuerzas), entonces el rendimiento del amarre se degrada.
Con la expansión de la energía eólica flotante, los campos de petróleo y gas en aguas más profundas y el aumento de las demandas de confiabilidad en el mantenimiento de las estaciones, las cadenas de amarre están evolucionando. Las tendencias clave incluyen:
Aumento de los diámetros nominales y la masa unitaria a medida que crecen las profundidades del agua y el tamaño de las plataformas. Por ejemplo, los estudios muestran que pasar de 117 mm a 137 mm mejora el margen de seguridad.
Grados de materiales avanzados y aceros resistentes a la fatiga para extender la vida útil bajo cargas dinámicas.
Tecnologías mejoradas de medición y seguimiento para la inspección de la cadena (calibradores ópticos, fotogrametría) para una mejor gestión del ciclo de vida.
Una mayor comprensión de la longitud de la cadena frente al comportamiento dinámico (análisis de sensibilidad), lo que permite un diseño más inteligente para reducir los costos y mantener la seguridad.
Integración con sistemas de monitoreo en tiempo real (sensores de tensión, sensores de desgaste) que permiten un mantenimiento predictivo y un tiempo de inactividad reducido.
Sostenibilidad: considerando los márgenes de corrosión, la reciclabilidad del acero de la cadena y la renovación rentable versus el reemplazo.
Por lo tanto, elegir ahora un proveedor de cadenas de amarre de alta calidad no sólo garantiza el rendimiento presente sino también la preparación futura para los activos marinos en evolución.
Preguntas comunes sobre cadenas de amarre
P1: ¿Qué diámetro de cadena se debe seleccionar para una profundidad de agua y un tamaño de plataforma determinados?
R1: El diámetro depende de las cargas esperadas (carga de rotura, vida de fatiga) según lo definido por las reglas de clasificación y la envolvente de movimiento del activo. Por ejemplo, los estudios muestran que aumentar el diámetro nominal reduce el movimiento horizontal de la plataforma flotante en condiciones nominales y extremas. El diseñador debe evaluar la profundidad del agua, la corriente, las condiciones de las olas, las cargas esperadas del pasacables y elegir un diámetro con un factor de seguridad adecuado.
P2: ¿Con qué frecuencia se debe inspeccionar una cadena de amarre y cuáles son los puntos clave de inspección?
R2: La frecuencia de la inspección depende del entorno y de la criticidad de los activos. Los puntos clave de inspección incluyen el alargamiento del eslabón, el desgaste en el contacto con el fondo marino, la penetración de la corrosión, las grietas por fatiga y el estado del punto de anclaje. El desgaste a menudo se concentra en la sección de rozamiento. Para amarres críticos, se recomienda una inspección típica anual o semestral complementada con un monitoreo en servicio.
En conclusión, una cadena de amarre bien especificada, instalada y mantenida adecuadamente es un componente fundamental de cualquier sistema de amarre marino. Garantiza seguridad, confiabilidad y valor a largo plazo para los activos flotantes. En este contexto, las cadenas de amarre de alta calidad que ofreceCadena de ancla Zhongnan Co., Ltd.Proporcionar una solución sólida para las demandas de mantenimiento de estaciones actuales y futuras. Para soporte de especificaciones más detalladas o para explorar soluciones de cadena personalizadas, por favorcontáctanos.
